TPS性能特點-超長的密封壽命
- 分類:TPS特點
- 作者：
- 來源:
- 發(fā)布時間:2021-04-25
- Visits:0
[概要]TPS柔性暖邊可以有效抵御中空玻璃的泵吸作用，分解變形應(yīng)力，減少水氣從中空玻璃邊緣向墻內(nèi)的滲透。
TPS性能特點-超長的密封壽命
TPS性能特點-超長的密封壽命
TPS性能特點-超長的密封壽命
[概要]TPS柔性暖邊可以有效抵御中空玻璃的泵吸作用，分解變形應(yīng)力，減少水氣從中空玻璃邊緣向墻內(nèi)的滲透。
- 分類:TPS特點
- 作者：
- 來源:
- 發(fā)布時間:2021-04-25
- Visits:0

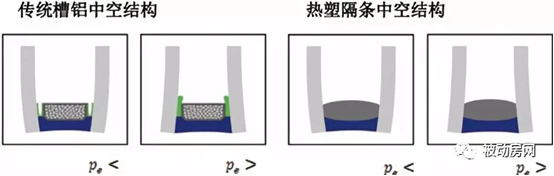

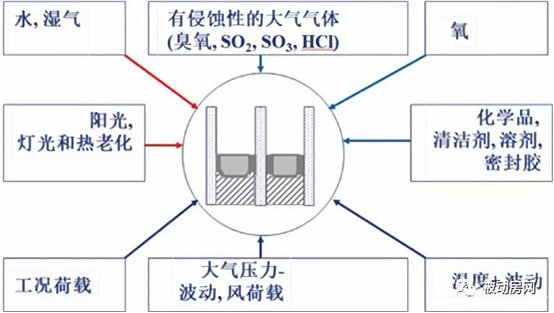

尤其是由于環(huán)境溫度壓力的經(jīng)常變化，中空玻璃中空腔內(nèi)氣體始終處于熱脹或冷縮狀態(tài)，使密封膠長期處于受力狀態(tài)。對于傳統(tǒng)雙道密封系統(tǒng)，這種力的作用會導(dǎo)致密封膠的變形和功能的喪失，環(huán)境中的水氣會不斷從中空玻璃的邊部向中空腔內(nèi)滲透。同時，環(huán)境中的紫外線、水和其他腐蝕氣體的作用都會加速密封膠的老化，從而加快水汽進入中空腔內(nèi)和充入的氬氣逸出的速度。導(dǎo)致中空玻璃中空腔內(nèi)水汽含量升高而密封失效，導(dǎo)致節(jié)能效果降低。由于熱塑隔條密封系統(tǒng)具有一定的彈性，在環(huán)境變化時能使邊緣應(yīng)力有效釋放，同時熱塑隔條有更高的內(nèi)聚力，來抵御載荷帶來的變化保證密封結(jié)構(gòu)的穩(wěn)定。

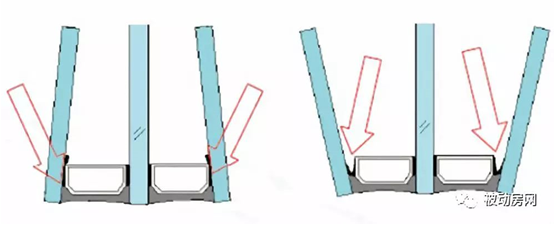

三玻兩腔中空玻璃環(huán)境影響下的密封膠變化示意
對于三玻兩腔中空玻璃來說（如圖），由于其兩側(cè)的玻璃會受到另一個腔的作用而產(chǎn)生更大的應(yīng)力，從而導(dǎo)致丁基膠的變形、降低第一道密封的作用、增加水汽的通道，使中空玻璃更快地失效，熱塑隔條的密封優(yōu)勢會體現(xiàn)得更明顯。

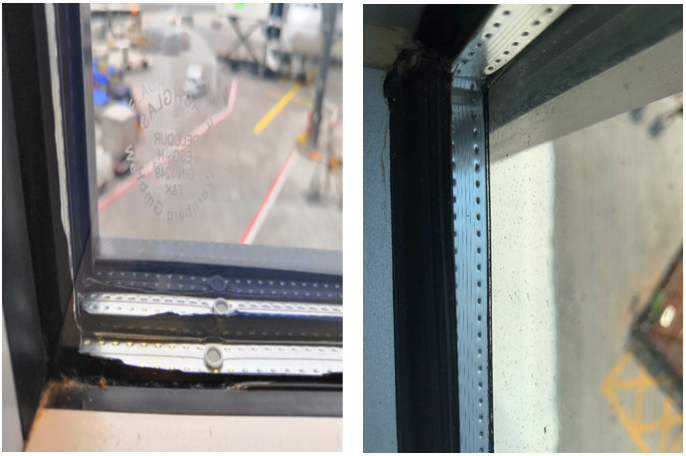

結(jié)構(gòu)性缺陷對于預(yù)成型隔條中空系統(tǒng)，內(nèi)溢問題會伴隨終身，無法避免，但TPS由于完整的彈性密封隔條系統(tǒng)將完全避免此問題的發(fā)生
水汽密封實驗方法：每個周期的測試分別由高低溫交變循環(huán)和恒溫恒濕組成。第1階段：56個循環(huán)，每12小時為一個溫度循環(huán)，溫度從-18℃±2℃～ 53℃±1℃；第2階段：溫度在58℃±1℃、相對濕度大于95%的環(huán)境溫度保持7周， 每個周期是77天
|
周期 |
干燥劑最終水分含量Tf（%） |
水分滲透指數(shù)I（%） |
Iav(%) |
|
1周期 |
0.20 |
3.70 |
2.86 |
|
0.17 |
2.69 |
||
|
0.14 |
1.68 |
||
|
0.19 |
3.37 |
||
|
2周期 |
0.39 |
10.1 |
4.63 |
|
0.10 |
0.34 |
||
|
0.24 |
5.05 |
||
|
0.18 |
3.03 |
||
|
3周期 |
0.27 |
6.06 |
5.3 |
|
0.28 |
6.40 |
||
|
0.11 |
0.67 |
||
|
0.33 |
8.08 |
||
|
4周期 |
0.37 |
9.43 |
10.18 |
|
0.32 |
7.74 |
||
|
0.35 |
8.75 |
||
|
0.53 |
14.81 |
||
|
5周期 |
0.44 |
11.78 |
12.12 |
|
0.42 |
11.11 |
||
|
0.45 |
12.12 |
||
|
0.49 |
13.47 |
|
樣品編號 |
初始氬氣含量（% V/V） |
|
1# |
93.7% |
|
2# |
93.0% |
|
周期 |
樣品編號 |
最終氬氣含量（% V/V） |
|
1 周期 |
1# |
92.8 |
|
2# |
92.2 |
|
|
2 周期 |
1# |
91.9 |
|
2# |
91.3 |
|
|
3 周期 |
1# |
91.2 |
|
2# |
90.5 |
|
|
4 周期 |
1# |
90.4 |
|
2# |
89.7 |
|
|
5 周期 |
1# |
89.6 |
|
2# |
89.0 |
總結(jié)：TPS系統(tǒng)中空玻璃經(jīng)過5個標(biāo)準(zhǔn)規(guī)定的老化周期的測試后，不論是水分滲透指數(shù)還是氬氣含量均仍然可以達到國家標(biāo)準(zhǔn)的要求，水分滲透指數(shù)在5個周期后測試結(jié)果好于目前國內(nèi)傳統(tǒng)密封結(jié)構(gòu)的標(biāo)準(zhǔn)周期的測試結(jié)果，氣體含量只下降了4%左右，TPS系統(tǒng)中空玻璃的使用壽命是目前國內(nèi)的主流密封結(jié)構(gòu)中空玻璃的3倍

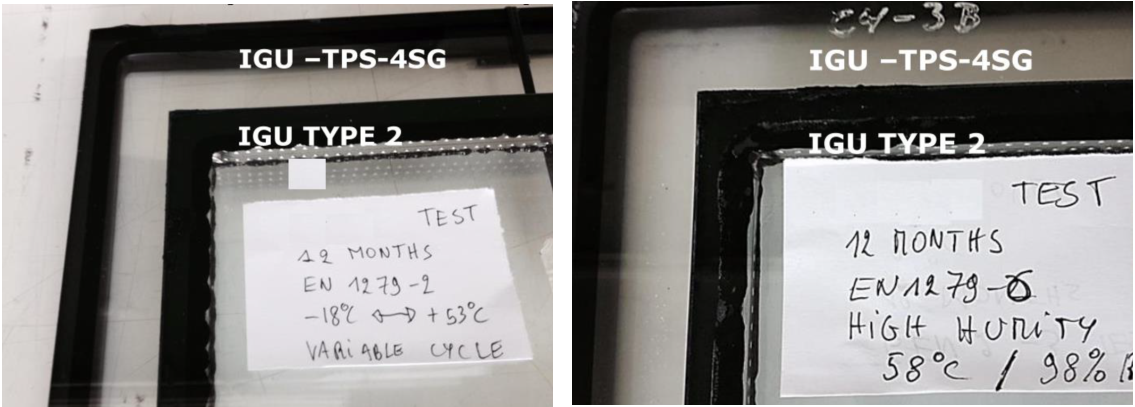

德國五個循環(huán)實驗檢測實樣結(jié)果，傳統(tǒng)槽鋁式中空丁基膠已明顯變形開裂，tps系統(tǒng)則完好無損
掃二維碼用手機看
互動留言
WRITE A MESSAGE TO US
威海藍星特種玻璃有限公司
主要加工制造TPS中空系統(tǒng)玻璃，低輻射LOW-E鍍膜玻璃，陽光控制SUN-E鍍膜玻璃，幕墻中空玻璃，鋼化、半鋼化玻璃，夾層、彩釉玻璃及其復(fù)合產(chǎn)品。
快捷導(dǎo)航
聯(lián)系方式
手機官網(wǎng)
Copyright ? 2021 威海藍星特種玻璃有限公司 魯ICP備2021009892號-1 網(wǎng)站建設(shè)：中企動力 威海
